混凝土攪拌站PLD砂石骨料配料機工作原理(圖文)

1）地倉式配料機，由石料料倉主體1個、格柵2個、砂料倉主體3個、氣路部分等組成。上部混凝土儲料倉和料斗構成骨料儲料倉。篩網用于篩除骨料中不符合要求的粗骨料，以保證設備的正常運行。料斗門可以打開和關閉，以便對計量料斗進行配料。料斗門為弧形門，通過調節料斗門與料斗之間的間隙，可以有效防止料斗門卡死。壓縮氣體通過電磁閥到達執行機構的氣缸活塞兩端，使氣缸的活塞桿動作，從而驅動斗門的開啟和關閉。
2）鋼結構配料機，由側板、前板、后板、隔板、主體、篩網等組成。鋼結構配料機的骨料料倉由前板、后板、隔板、側板和儲料斗組成。鋼結構配料機的上部由前板、后板、側板和隔板組成，它們都用螺栓連接。運輸時，板材可以沿著骨架上的鉸鏈機構下降，方便運輸。配料機鋼結構料倉上口設置的篩網是根據用戶要求制作的，主要防止大石塊進入稱量斗。每個料倉下面都有一個稱量斗，采用立式秤確保稱量的準確性。該結構具有送料方便、下料順暢、結構緊湊、安裝快捷、運輸方便的特點。配料機料倉的數量與配制混凝土所需的砂石種類有關。有兩倉、三倉、四倉、五倉等，客戶可根據自己的需求選擇。

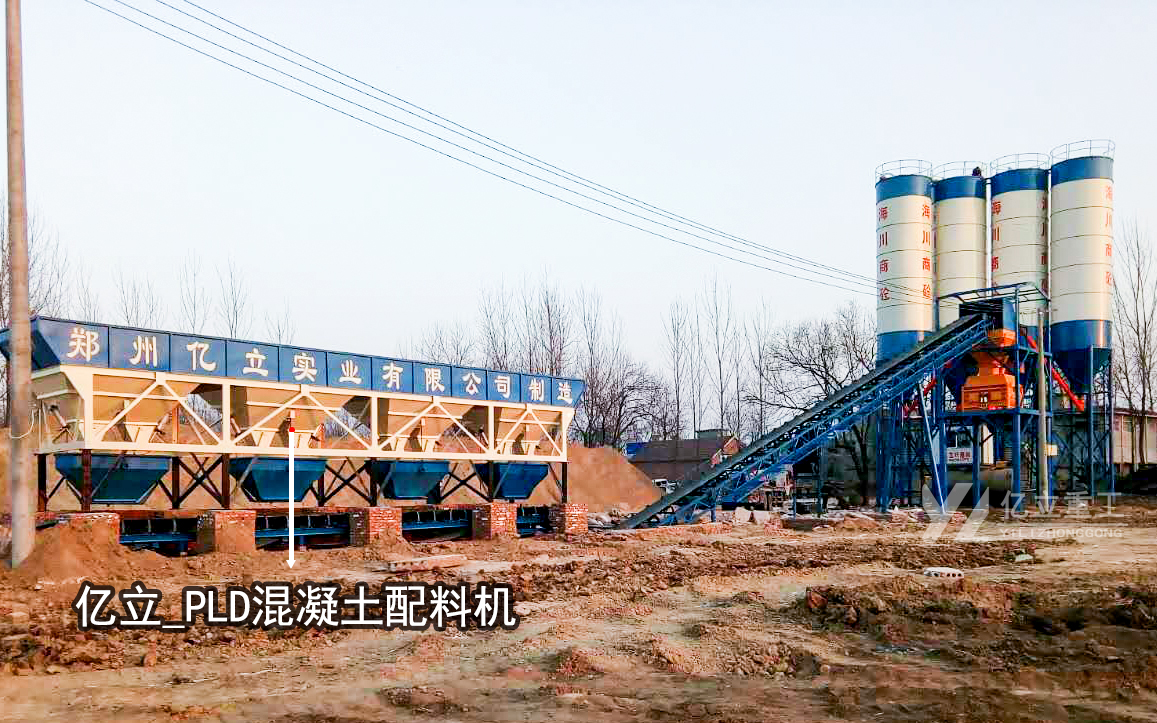

混凝土攪拌站砂石骨料配料機是集砂與石子的貯料、計量、配料輸出等功能于一體，模塊化設計的骨料流程裝置。在工程攪拌站和商品混凝土攪拌站都使用廣泛。配料機的常用的型式用代號PLD表示，規格用單位為升的阿拉伯?dāng)?shù)字表示與攪拌主機的進料容量適配的批次骨料配料容量，如PLD1600表示適配1m3攪拌機，其額定出料容量為1000L，進料容量也就是骨料的配料容量為1600L。JS500、JS750、JS1000、JS1500、JS2000、JS3000攪拌主機對應配置的配料機型號為：PLD800、PLD1200、PLD1600、PLD2400、PLD3200、PLD4800等。
