混凝土的基礎(chǔ)知識(圖文)

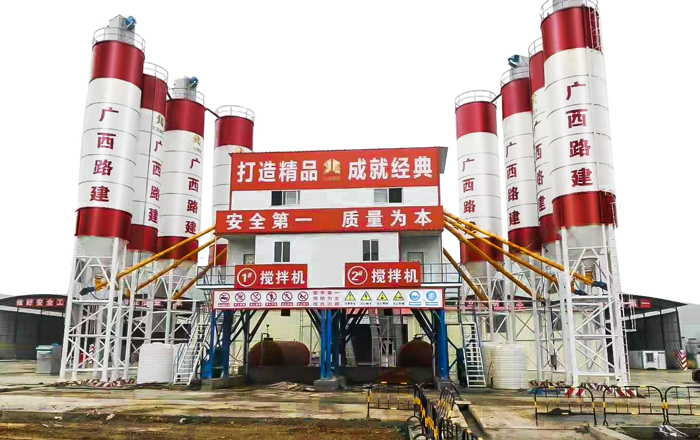

大型混凝土攪拌設(shè)備用戶實拍

1.什么是預(yù)拌混凝土？

答：預(yù)拌混凝土是指在攪拌站按一定比例的水泥、水、砂、礫石、添加劑和礦物摻合料計量攪拌后，在規(guī)定時間內(nèi)運輸?shù)劫I方交貨地點的混凝土混合物。砼的意思是人造石，代表混凝土。

---

2.混凝土強度分為幾個等級？

答：根據(jù)混凝土標準試塊標準養(yǎng)護28天后的強度，可分為13個等級：C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C70、C80。c是混凝土英文單詞的大寫字母，表示混凝土，角注號表示強度等級。

---

3.哪些屬通用品，哪些為特制品？

答：強度等級不大于C60，坍落度不大于180mm，無其他要求的混凝土屬于通用品。任何指標超出一般物品規(guī)定范圍或有特殊要求的混凝土，如細石混凝土、樁基混凝土、抗?jié)B混凝土、抗凍混凝土等都為特制品。

---

4.什么是交貨檢驗？

答：商品混凝土應(yīng)由供需雙方和監(jiān)理在交貨地點共同檢驗。如檢測坍落度、制作試塊、目測坍落度和和易性等。

---

5.什么是出廠檢驗？

答：商品混凝土出廠前質(zhì)量檢查。如取樣檢測坍落度、制作強度試塊、目測檢查坍落度、和易性等。

---

6.攪拌站常用水泥有幾個哪些，復(fù)檢哪些項目？

 答：攪拌站常用水泥有：硅酸鹽水泥，普通硅酸鹽水泥和復(fù)合水泥。硅酸鹽水泥又分為P•Ⅰ和P•Ⅱ型，普通硅酸鹽水泥分普通型和早強型，代號為P•O。水泥需要復(fù)檢的項目為凝結(jié)時間，安定性，強度，細度（比表面積）。

---

7.好砂的質(zhì)量有幾個要求。

　答：有以下幾項：

(1)粒度分布滿足中砂要求；

(2)粒徑為中砂，大于10mm的顆粒含量較少，多不超過10%；

(3)無泥蛋、大泥塊、含泥量不超過3%；

(4)無樹根、草根、泥土、塑料袋等雜物。

---

8.為什么泵送混凝土佳選中砂？

 答：砂按細度模數(shù)分為粗砂(3.1 ~ 3.7)、中砂(2.3 ~ 3.0)、細砂(1.6 ~ 2.2)。中砂級配合理，0.3mm以下顆粒含量可達15%左右，有利于泵送。粗砂摩擦阻力大，不利于泵送。細砂表面積大，同等強度下水泥使用較多，所以開裂概率大。

---

9.好石頭的質(zhì)量有幾個要求。

答：主要有以下幾項：

(1)粒徑符合要求，顆粒級配連續(xù)；

(2)無黃皮(表面泥)泥卵、大泥塊、大礫石；

(3)針狀和片狀顆粒含量越少越好(泵送混凝土用石料的針狀和片狀顆粒含量不應(yīng)超過10%)；

(4)頁巖含量越少越好(因為頁巖強度較低，會增加片狀顆粒含量)

10、泵送混凝土為什么要優(yōu)先采用連續(xù)粒級的石子？

答：單粒級和連續(xù)粒級。單粒級的有：10～20，16～31.5，20～40。連續(xù)粒級的有：5～10，5～16，5～25，5～31.5，5～40。在石子大粒徑相同的情況下單粒級的空隙率比連續(xù)粒級的空隙率大，大空隙率要用砂漿填充。使用連續(xù)粒級石子比用單粒級石子拌制出的混凝土的流動性好，利于泵送施工。 

---

11、粉煤灰進廠檢測項目有哪些？

答：粉煤灰是在電廠粉煤爐煙道氣體中經(jīng)除塵設(shè)備收集到的細粉末，分為三個等級；I級、II級、III級。應(yīng)檢驗粉煤灰的細度和需水量比，關(guān)鍵項目是需水量比。如果細度稍有超標，需水量比達到II級要求，此灰可用，反之不可用。

---

12、泵送劑進廠應(yīng)檢驗?zāi)膸讉€項目？

答：須檢驗：減水率、凝結(jié)時間、1h坍落度經(jīng)時變化量、抗壓強度比。常規(guī)檢測可用C30生產(chǎn)用理論配比試驗，不能用凈漿流動度代替混凝土配比檢測（凈漿和配比檢測的結(jié)果相差太大，不利于指導生產(chǎn)）。好的泵送劑通常減水率合理，混凝土拌合物流動性好，保坍性好。

---

13、混凝土拌合物主要檢測哪幾項性能？

答：主要檢測拌合物的和易性、坍落度、含氣量，和易性由粘聚性、保水性、流動性、綜合表示；

（1）粘聚性。用眼觀察，做坍落度時試體向周圍坍落為粘聚性好，試體向一邊垮塌或部分石子外漏，表面不粘砂漿為粘聚性差。

（2）保水性—混凝土拌合物裝入坍落度筒搗實后，筒底稍有稀漿或沒有為保水性好若混凝土拌合物倒在鐵盤上，表面有水或水泥稀漿析出說明保水性差（即為離析現(xiàn)象）。

（3）流動性—把拌合物堆成堆后馬上向四周流淌為流動性好，反之為流動性差。

---

14、混凝土拌合物的離析是什么樣子的？

答：如果發(fā)現(xiàn)混凝土拌合物的集堆邊緣有水泥稀漿流出。過幾分鐘后砂石下沉，形成抓底現(xiàn)象就是混凝土拌合物的離析現(xiàn)象。出現(xiàn)離析是混凝土和易性不好的表現(xiàn)，在泵送時容易堵管，并且會降低混凝土的強度。出現(xiàn)離析現(xiàn)象的常見原因是泵送劑摻量過大所造成，可減少摻量0.2%再試。

---

15、有時混凝土拌合物會出現(xiàn)部分石子不粘砂漿，或者像豆腐渣一樣不粘乎是什么原因？

答：出現(xiàn)部分石子不粘砂漿是因為泵送劑摻加的增粘成分較少所致。出現(xiàn)豆腐渣狀態(tài)是因為泵送劑與水泥中的某種成分不適應(yīng)所產(chǎn)生的結(jié)果。

---

16、何為標準試塊?

答：邊長為150mm×150mm×150mm的試塊為標準試塊。邊長為100mm×100mm×100mm的試塊為非標準試塊，其抗壓后的結(jié)果要乘以0.95的換算系數(shù)換算成標準試塊強度。

---

17、怎么樣才算標準養(yǎng)護，何為同條件養(yǎng)護？

答：把成型的混凝土試塊放入溫度為20±2℃，濕度大于95%的環(huán)境中養(yǎng)護即為標準養(yǎng)護。把成型的混凝土試塊養(yǎng)護條件與施工現(xiàn)場構(gòu)件采用的養(yǎng)護條件相同即稱為同條件養(yǎng)護。

---

18、混凝土的抗?jié)B性指的是什么？

答：是指混凝土自身抵抗壓力水滲入內(nèi)部的性能。地下室和蓄水池都要求具有良好的抗?jié)B性能。常用的抗?jié)B等級有4個：即S6,S8,S10,S12(老表示法)或P6,P8,P10,P12(新表示法)，S是“滲”字拼音的字母大寫,P是英語單詞“抗?jié)B”的字母大寫。

---

19、混凝土的抗凍性是指什么？

答：是指混凝土抵抗反復(fù)凍融的能力?？箖龅燃墳?/font>F100,F150,F200，F表示抗凍，角注數(shù)字表示混凝土在-15℃至室溫這樣反復(fù)凍融的循環(huán)次數(shù)。

---

20、混凝土的抗凍性與防凍性有何區(qū)別？

答：混凝土的抗凍性是指混凝土達到設(shè)計強度后抵抗反復(fù)凍融的能力，而混凝土的防凍性是指混凝土拌合物在凝結(jié)硬化過程中防止遭受低溫凍害的能力。

---

21、攪拌站調(diào)度員應(yīng)注意做好哪幾項工作？

（A）簽發(fā)任務(wù)單，合理組織生產(chǎn)

（B）合理調(diào)度車輛，做到工地不壓車，不斷檔，連續(xù)生產(chǎn)；

（C）開好運輸單：配合比編號、重量比和出廠坍落度與試驗室所出的資料相一致。

---

22、有的工地反映混凝土虧方怎么辦？

答：要立即通知生產(chǎn)經(jīng)理和試驗室主任查找原因，一是要先查看微機生產(chǎn)記錄是否存在負偏差過大，是否存在只減水而沒加砂；二是要到澆筑部位察看是否有漲?，F(xiàn)象、現(xiàn)澆板超厚現(xiàn)象或撒落浪費現(xiàn)象；三是要詳細核算計劃方量是否有誤。

---

23、生產(chǎn)過程中為什么要限制大用水量？

答：因為當天氣很干燥時，砂的含水率可能小于4%，這時每立方米混凝土的大用水量可按干天生產(chǎn)用水量增加10kg使用，如果還達不到坍落度要求時，有可能是泵送劑減水率過小所致，這時應(yīng)增加泵送劑摻量0.1%～0.2%。不能為了達到坍落度要求而一味地增加用水量，當上調(diào)用水量超過5kg時須報經(jīng)試驗室主任同意。

---

24、觀察攪拌電流能預(yù)測混凝土拌合物的干稀程度嗎？

答：能預(yù)測。因為拌合物越干，攪拌電流越大；拌合物越稀，攪拌電流越小?？刂茊T一定要注意觀察記錄每臺攪拌機的攪拌電流，確定一個合適的坍落度所對應(yīng)的攪拌電流區(qū)間。當電流小于該區(qū)間時應(yīng)減少用水量；當電流大于該區(qū)間時應(yīng)增加用水量。在電流過大過小時都應(yīng)上罐車目測混凝土坍落度，不符合時再進行調(diào)整至合格。

---

25、在雨季混凝土攪拌站生產(chǎn)前應(yīng)注意做好哪幾項工作？

（1）先要到料場目測砂、石的含水率，確定采用哪行配合比。

（2）上料前先空運行皮帶十幾秒鐘，排除皮帶上的積水。再根據(jù)任務(wù)單要求確認開盤配合比和用水量。在卸料前一定要確認駕駛員已經(jīng)進行了反轉(zhuǎn)罐筒排水，特別在雨后裝車前須令其排水，然后再向罐筒內(nèi)卸料。打鈴后10s內(nèi)要確認一下該車是否出站，防止裝錯車。

---

26、向電腦內(nèi)輸入配合比時要不要校核？

答：須校核，一人輸入，另一人校核，防止萬一出錯。有的站曾發(fā)生水泥量輸錯了；也有的把礦粉當作水泥用，還有的把粉煤灰當作水泥使用，導致工程返工。

---

27、混凝土運輸車為什么要在裝料前反轉(zhuǎn)罐體排凈污水？

答：每臺車裝料前須反轉(zhuǎn)罐體檢查是否有水，有水立即放凈，無水再裝料。防止車輛洗完車后沒有排凈水而導致出廠混凝土太稀不能使用，或者下完雨后沒有排雨水就裝車，致使工地退料

---

28、為什么不允許任何人隨意向混凝土拌合物內(nèi)加水？

答：向拌合物加水，致使水膠比變大，而混凝土的強度又與水膠比成反比，水膠比越大，強度越低。可以用加入適量泵送劑的方法調(diào)稀混凝土拌合物，這是國家標準《預(yù)拌混凝土》GB/T14902-2012允許的。

---

29、何為混凝土的初凝和終凝？

答：混凝土拌合物中的砂漿開始失去塑性定為初凝，此時不易確定。一般初凝時間為8～12h（氣溫高時為4～6h）。終凝時間為12～16h（高溫時5～7h）。在秋冬或冬春換季時有可能終凝時間在18～24h之間。當混凝土拌合物澆筑24h后還不終凝即為緩凝，緩凝是由于泵送劑內(nèi)所摻加的緩凝成分過量所導致的。有時是天氣溫度驟降5～10℃時，混凝土凝結(jié)時間延長，出現(xiàn)緩凝現(xiàn)象。

---

30、大體積混凝土應(yīng)注意哪些問題？

答：當混凝土結(jié)構(gòu)物實體小尺寸≥1m，或預(yù)計會因水泥水化熱引起混凝土內(nèi)外溫差過大（大于25℃）而導致裂縫的混凝土稱為大體積混凝土。

（1）在保證強度的情況下盡量少用水泥，多摻粉煤灰或礦粉。

（2）采用緩凝型泵送劑，延長混凝土終凝時間，降低溫度峰值?？刂苹炷翗?gòu)件中心與表面的溫度差在25℃以內(nèi)。側(cè)模不可拆除過早，須待構(gòu)件內(nèi)表溫差小于20℃后方可拆模。

---

31、為什么在泵潤管砂漿時要分散布料？

答：因為潤管砂漿的強度偏低，如集中泵于一處，容易造成該處構(gòu)件的混凝土強度達不到設(shè)計要求。

---

32、在春季預(yù)防混凝土現(xiàn)澆板產(chǎn)生裂縫的好方法是什么？

答：好方法是：澆筑一段板面后，用振搗器振實混凝土，用木搓板搓平板面，然后自前向后隨抹隨苫塑料薄膜，在接頭或收尾處用抹子把薄膜與混凝土壓實，做到粘結(jié)牢靠，防止被風刮起。如在混凝土終凝時急需放線時，應(yīng)用裁紙刀沿標桿把妨礙放線的部位裁掉，不要全部揭起。

---

33、為什么在混凝土剛終凝后不得在其上吊放重物？

答:混凝土剛終凝，強度很低，吊放鋼筋等重物會使板產(chǎn)生較大的變形，出現(xiàn)裂縫。吊放重物須在混凝土終凝后24h或混凝土的強度達到1.2MPa以上時方可進行。

---

34、什么叫回彈檢測？

答：用回彈儀對混凝土結(jié)構(gòu)物表面進行彈擊，彈擊后儀器內(nèi)的彈擊錘回跳帶動示值滑塊運動，根據(jù)示值滑塊上的刻度線讀取回彈值。每一處（測區(qū)）彈擊16點，去掉3個zui大值和3個zui小值，取剩余10個的平均值作為該測區(qū)的回彈值，再測出結(jié)構(gòu)物的碳化深度值；用該測區(qū)回彈值和碳化深度值查“測區(qū)混凝土強度換算表”，確定該測區(qū)混凝土的強度值。

---

35、梁上或墻頂上的現(xiàn)澆板容易出現(xiàn)裂縫是什么原因？

答：主要原因有三方面：

（1）梁或墻上板的表面受到拉應(yīng)力，設(shè)計的負筋（八字筋）量不足。

（2）配筋量充足，而在施工時被澆筑混凝土的人員把負筋踩至板的中下部，發(fā)揮不出抵抗板上的拉力作用。

（3）有些個人蓋的平房，現(xiàn)澆板厚度小于設(shè)計規(guī)范要求或混凝土強度過低所致。
